Стандарт AS 3786:2023 — это не просто пересмотр, а структурное обновление. Для австралийских поставщиков дымовых извещателей AS 3786:2023 следует рассматривать как новый конструктивный элемент, а не просто как обновление сертификата. Он расширяет австралийский стандарт дымовых извещателей, переходя от традиционных требований к «автономным дымовым извещателям» к более подходящей для рынка системе, включающей взаимосвязанные, беспроводные, съемные базовые станции, комбинированное/многокритериальное обнаружение, компенсацию дрейфа, программное управление и документированное аппаратное обеспечение.
Почему стандарт AS 3786:2023 — это больше, чем просто пересмотр стандарта
Параметр | AS 3786:2014+A1 | АС3786:2023 | Влияние на OEM/ODM-проекты |
|---|---|---|---|
Стандартная основа | Австралийская система местных стандартов | Применяет стандарт ISO 12239:2021 Министерства обороны с австралийскими поправками. | Планирование сертификации должно соответствовать более международной структуре тестирования. |
Область применения продукта | Традиционные бытовые дымовые извещатели | Обладает современными функциями, такими как радиочастотная связь, съемная база и многокритериальная сигнализация. | Определение характеристик продукта должно быть подтверждено до начала изготовления оснастки и сертификации. |
Сложность документа | Примерно 100 000 страниц | Примерно 100 000 страниц | Больше тестовых заданий, больше документов и более длительная оценка проекта. |
Логика сертификации | Базовое тестирование производительности | Производительность + функциональность + документация + долгосрочная стабильность | Команды, занимающиеся исследованиями и разработками, контролем качества и соблюдением нормативных требований, должны начать совместную работу на более ранних этапах. |
Для OEM/ODM-проектов стандарт AS 3786:2023 означает, что план сертификации следует обсуждать до разработки дизайна, компоновки печатной платы, выбора радиочастотного модуля и формулировки руководства пользователя, а не после завершения изготовления образцов.
Необходимо проверить, соответствует ли ваша платформа для дымовых извещателей стандарту AS 3786:2023?
Сообщите нам тип вашего текущего продукта, способ подключения, конструкцию батареи и статус сертификации. CFS Инженерная группа может помочь выявить расхождения между стандартами AS 3786:2014 и AS 3786:2023.
AS 3786:2023 против AS 3786:2014: Ключевые изменения для производителей
В преамбуле стандарта AS 3786:2023 непосредственно перечислены основные изменения в этой версии, в основном включающие следующие 10 пунктов: идентификация взаимосоединяемых и невзаимосоединяемых устройств, идентификация сигнализаторов, снимаемых с монтажного основания, идентификация комбинированных и многокритериальных дымовых извещателей , новая таблица пороговых значений срабатывания, требования к внешнему питанию, обновления защиты от попадания посторонних предметов, добавление временного отключения, требования к беспроводному радиочастотному соединению , компенсация дрейфа и изменение раздела данных на документацию по оборудованию.
Почему взаимосвязанные дымовые извещатели становятся ключевым фактором соблюдения нормативных требований?
В версии 2014 года была введена концепция взаимосвязанных дымовых извещателей — дополнительная функция, — но требования были относительно традиционными, в основном касались того, будет ли проводное соединение вызывать срабатывание сигнализации и влиять на автономную работу.
В версии 2023 года предусмотрены более конкретные требования к проверке взаимосвязи. Например, раздел 5.21 требует: во время тестирования должно быть подключено максимальное количество сигналов тревоги в соответствии с инструкцией по эксплуатации; если допускается более 5, то должно быть подключено не менее 5, а оставшееся количество должно быть смоделировано с эквивалентными электрическими нагрузками; после срабатывания одного сигнала тревоги все подключенные сигналы тревоги должны перейти в режим тревоги в течение 1 минуты.

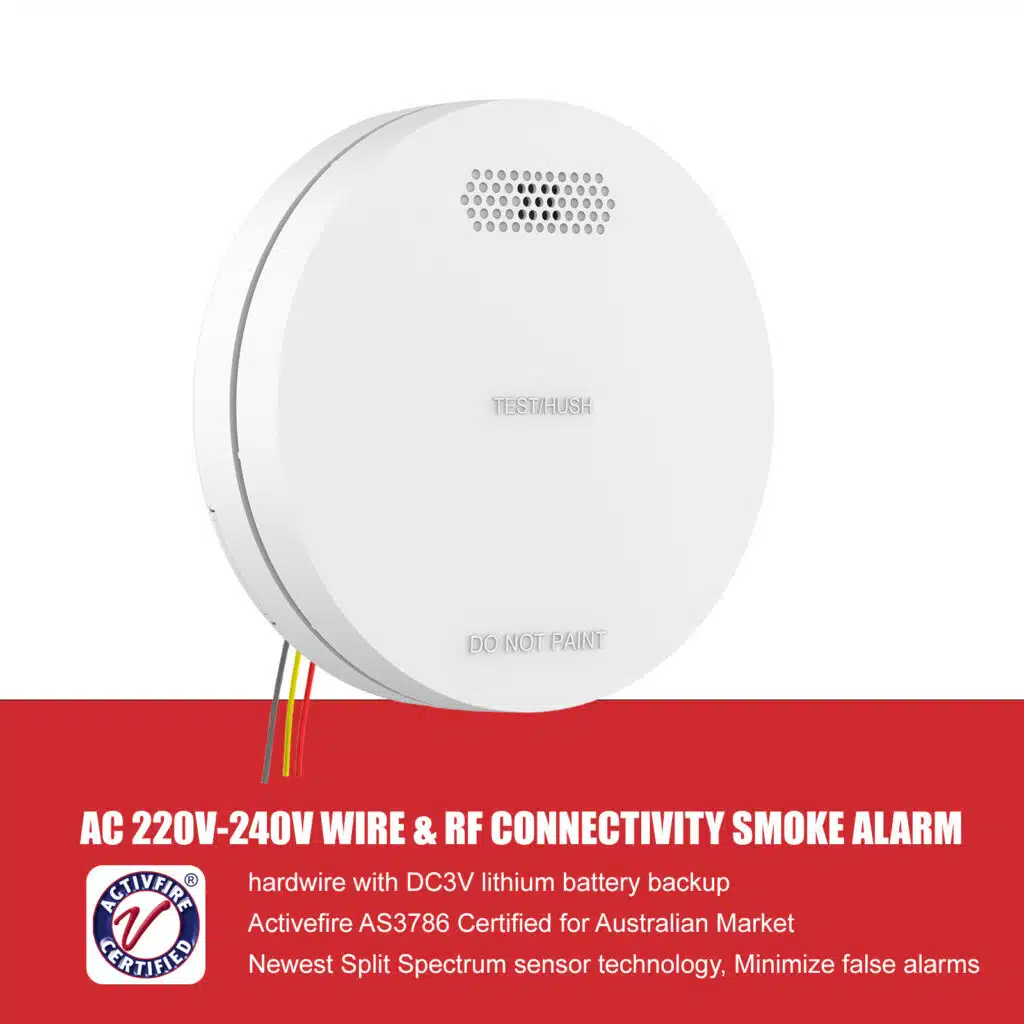

Технические аспекты: Для взаимосвязанных продуктов на австралийском рынке, таких как SM11R4 и SM22 , недостаточно просто проверить, что радиочастотный сигнал или межсоединение «срабатывает». Необходимо также проверить:
Пункты проверки | В центре внимания версии 2023 года |
|---|---|
Максимальное количество подключенных блоков | В руководстве указано количество разделов; тест должен охватывать или имитировать это количество. |
Локальная и дистанционная сигнализация | Необходимо подтвердить время отклика всех взаимосвязанных устройств. |
Статус отключения тревоги | Если один из блоков не реагирует, система всё равно должна корректно подавать сигнал тревоги после срабатывания другого блока. |
Влияние порогового значения ответа | Взаимосвязанные устройства не должны влиять на чувствительность к дыму. |
Выход звукового давления | В штатах, где действует система взаимосвязанных сетей, тестирование уровня звукового выхода по-прежнему должно соответствовать установленным требованиям. |
Емкость аккумулятора | Необходимо пересмотреть влияние нагрузки на межсистемные соединения на пропускную способность для устройств с внутренним электропитанием. |
Новые требования к беспроводным радиочастотным соединениям в соответствии со стандартом AS 3786:2023
В контексте спроса на взаимосвязанные дымовые извещатели в Квинсленде в 2027 году , радиочастотная связь является не единственным преимуществом. В соответствии со стандартом AS 3786:2023, перед отбором проб необходимо проверить дальность действия радиочастот, время отклика, идентификационный код, низковольтную связь и стабильность производства. Версия 2014 года больше фокусировалась на традиционных взаимосвязанных дымовых извещателях , не имея отдельной главы о беспроводной связи. В версии 2023 года добавлен раздел «Дымовые извещатели, использующие радиочастотную связь — дополнительная функция», и его содержание установлено на уровне 4.28, включая время отклика, дальность действия радиочастот, проверку идентификационного кода, экологические требования и т. д.
Стандарт AS 3786:2023 также содержит описания тестовых установок, связанных с радиочастотами, таких как тестовые установки приемника и передатчика, а также методы определения пороговых значений передачи и опорных уровней.
Для австралийских дистрибьюторов оценка радиочастотных соединений не должна ограничиваться только маркетинговым охватом. Более важными моментами являются стабильность сопряжения, безопасность идентификационного кода, время отклика, связь при низком напряжении и стабильность производства.
Проект | Пункты проверки проектирования/закупок |
|---|---|
Расстояние радиочастотной связи | Не следует использовать маркетинговые мероприятия на открытом воздухе в качестве единственного критерия проверки. Эффективность коммуникации следует проверять в соответствии со стандартами. |
Код идентификации пары | Предотвратите случайное соединение с соседними комнатами. |
Помехоустойчивость | На стабильность работы влияют радиочастотные модули, компоновка антенны и материалы корпуса. |
Состояние низкого напряжения | При падении напряжения батареи мощность радиочастотного излучения и чувствительность приема не должны выходить из-под контроля. |
Постоянство массового производства | Параметры радиочастотного сигнала необходимо учитывать при проведении производственных испытаний или выборочных проверок. |

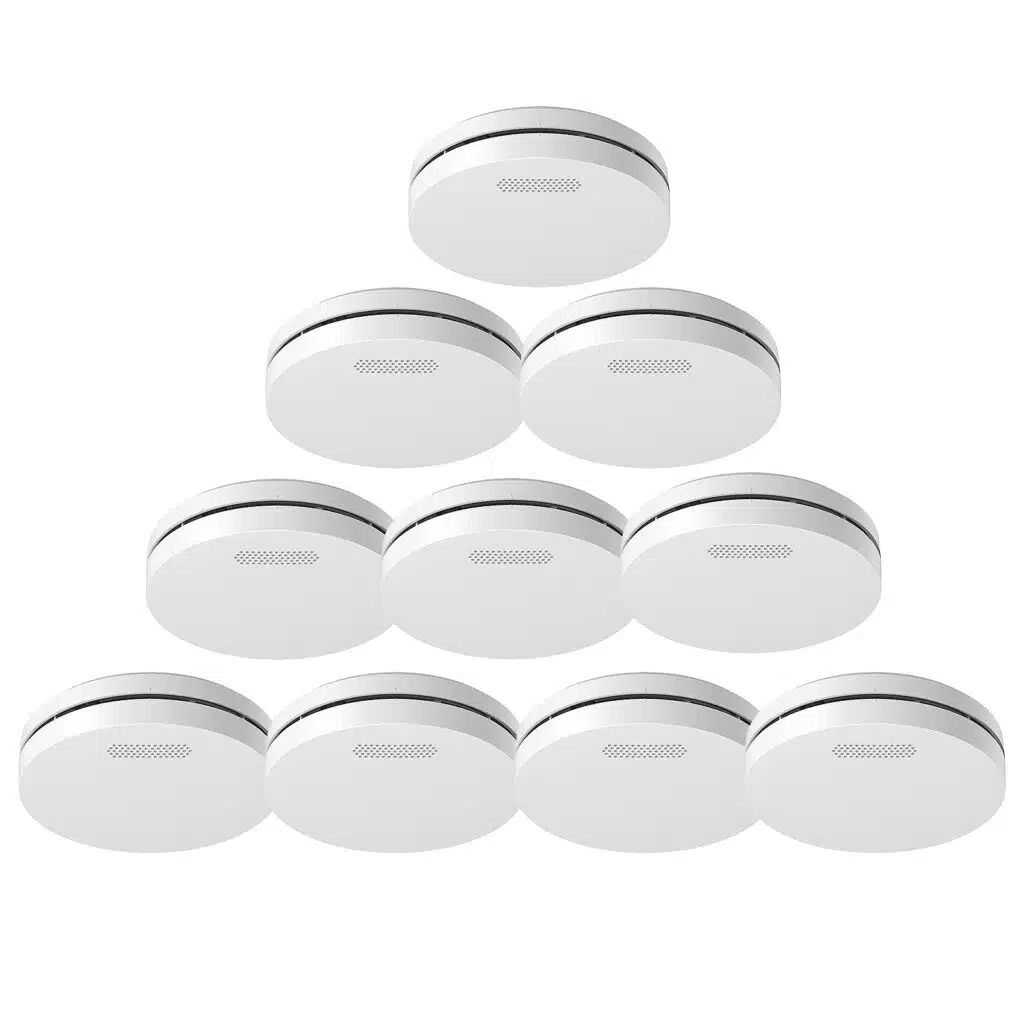

Для таких изделий, как беспроводной взаимосвязанный дымовой извещатель SM11R4, характеристики радиочастотной связи следует оценивать с учетом вероятности успешного сопряжения, максимального количества взаимосвязанных устройств, низковольтной связи, локальной/удаленной индикации тревоги и стабильности радиочастотного сигнала в процессе производства, а не только с точки зрения дальности связи в открытом поле.
Разработка взаимосвязанных радиочастотных дымовых извещателей для Австралии?
CFS может помочь оценить дальность действия радиочастотного сигнала, идентификационный код сопряжения, время отклика, низковольтную связь, компоновку антенны и стабильность радиочастотного сигнала при массовом производстве для проектов, связанных со стандартом AS 3786:2023.
Комбинированные и многокритериальные дымовые извещатели согласно стандарту AS 3786:2023
Для OEM/ODM-проектов это важный момент в проектировании. Изделие может включать в себя датчики тепла, угарного газа, компенсацию влажности, датчики летучих органических соединений или многосенсорные алгоритмы, но если оно продается как дымовой извещатель на австралийском рынке, функция обнаружения дыма все равно должна соответствовать требованиям стандарта AS 3786:2023 для фотоэлектрических дымовых извещателей .
На практике это означает, что дымовой канал нельзя рассматривать как второстепенную функцию в составе комбинированного продукта. Дымовая камера, порог срабатывания, логика сигнализации, звуковой сигнал/светодиодная индикация, программное управление, руководство пользователя и образцы для сертификации — все это должно быть проверено на соответствие стандарту AS 3786:2023. Для менеджеров по закупкам и менеджеров по продуктам ключевой вопрос заключается не только в наличии нескольких датчиков в продукте, но и в том, сможет ли функция дымовой сигнализации оставаться соответствующей, стабильной и воспроизводимой в условиях массового производства.
Если товар:
Технические аспекты: Для OEM/ODM- заказчиков не следует недооценивать важность проверки на дымообразование только потому, что изделие представляет собой комбинированную сигнализацию. Вместо этого, вопросы, касающиеся комбинированных изделий, необходимо решать одновременно.
Снижение | Описание |
|---|---|
Алгоритмы, использующие несколько датчиков, могут влиять на реакцию на дым. | Угарный газ, жара и влажность не должны задерживать срабатывание дымовой сигнализации. |
Функции датчика, не вызывающего возгорания, включают звуковой сигнал и светодиод. | Необходимо различать логику индикации и логику работы дымовой сигнализации. |
Повышенная сложность управления программным обеспечением | Требуется дополнительная программная документация, спецификации конечного автомата и анализ видов и последствий отказов. |
Увеличение количества образцов для сертификационных испытаний. | Для многофункциональных изделий обычно требуется более широкий охват тестирования, что приводит к увеличению количества образцов и циклов тестирования. |
Пороговые диапазоны отклика и влияние конструкции дымовой камеры
В версии 2023 года добавлены требования к диапазону пороговых значений срабатывания. В документе указано, что дымовые извещатели, использующие рассеянный или проходящий свет, должны соответствовать одному из двух диапазонов пороговых значений срабатывания, соответствующих условиям окончания испытания при пожаре.
В то время как версия 2014 года также включала тестирование пороговых значений реакции, версия 2023 года делает упор на использование полос для определения диапазона чувствительности.
Технические последствия: Это напрямую повлияет на конструкцию дымовой камеры, лабиринтную конструкцию, угол наклона ИК-светодиода/фотодетектора, пороговые значения алгоритма и диапазон калибровки при массовом производстве.
Модули разработки | Ключевые соображения |
|---|---|
Конструкция дымовой камеры | Избегайте чрезмерно больших различий в результатах между различными направлениями и партиями. |
Оптические компоненты | Оцените ослабление интенсивности светодиодного излучения и дрейф чувствительности фотодиода. |
Программные пороговые значения | Не стоит стремиться лишь к низкому уровню ложных срабатываний; они также должны попадать в допустимый диапазон ответов. |
Калибровка для массового производства | Установить взаимосвязь между испытаниями в дымовой камере и испытаниями аэрозолей. |
Показатели эффективности после старения | Пороговые значения отклика не должны неконтролируемо изменяться из-за накопления пыли или старения компонентов. |
Компенсация дрейфа и долговременная стабильность работы дымовых извещателей
В версии 2023 года добавлен раздел, посвященный реагированию на медленно развивающиеся возгорания/компенсации дрейфа. Приложение N стандарта объясняет принцип компенсации дрейфа: выходной сигнал датчика в чистом воздухе может изменяться из-за долговременных факторов, таких как загрязнение пылью и старение компонентов, что потенциально может привести к изменению чувствительности и ложным срабатываниям. Поэтому необходима адекватная компенсация медленного дрейфа.
В приложении также указано, что если компенсация затрагивает нелинейную область датчика, это может привести к снижению фактической чувствительности до неприемлемого уровня.
Для дымовых извещателей с 10-летним сроком службы батареи компенсация дрейфа — это не только функция контроля ложных срабатываний. Она напрямую влияет на долговременную стабильность чувствительности, срок службы батареи, количество жалоб пользователей и стоимость замены.
Технические аспекты: Это особенно важно для дымовых извещателей с 10-летним сроком службы батареи . Раньше многие покупатели спрашивали только о «10-летнем сроке службы батареи», но настоящая проблема в версии 2023 года заключается в следующем:
Технические пункты | Риски |
|---|---|
Компенсация за пыль | Слишком быстрая компенсация может скрыть истинное состояние задымления. |
Старение датчика | Старение оптических компонентов может вызывать изменения базовых параметров. |
Ограничение алгоритма | Индикация неисправности необходима после того, как компенсация достигнет своего предела. |
Контроль ложной тревоги | Использование чрезмерно высоких пороговых значений не должно приносить в жертву эффективность реагирования. |
Долгосрочная стабильность | Необходимы моделирование жизненного цикла, тестирование на старение и управление границами программного обеспечения. |
Требования к документации на оборудование для сертификации
В версии 2023 года первоначальный раздел с данными был переименован в «Документацию по оборудованию». Документация должна охватывать конструкцию изделия, ключевые компоненты, технические характеристики материалов и прогнозы надежности.
Для менеджеров по закупкам и менеджеров по продукции это важный момент оценки поставщика. Квалифицированный производитель дымовых извещателей по стандарту AS 3786:2023 должен не только предоставлять образцы и сертификаты, но и обеспечивать структурированную документацию на оборудование, контроль компонентов, проверку материалов и подтверждение надежности . В противном случае, проверка на соответствие требованиям сертификации, утверждение частной торговой марки и обеспечение стабильности серийного производства в будущем могут повлечь за собой ненужные риски.
Влияние на инженерные разработки: Это означает, что сертификация больше не сводится только к «пробному тестированию». Лаборатории будут уделять больше внимания следующим аспектам:
Документы | Предлагаемое содержимое |
|---|---|
ХОРОШЕЕ | Ключевые модели компонентов, технические характеристики, поставщики и правила использования альтернативных материалов. |
Файлы печатных плат | Схема, разводка печатной платы, расстояние между клавишами, ключевые контрольные точки. |
Аппаратные характеристики | Источник питания, дымовая камера, зуммер, радиочастотный модуль, светодиод, кнопки, соединительные цепи. |
Материалы Документы | Огнестойкость корпуса, противомоскитные сетки, клеммы, батарея, материалы для маркировки. |
Прогнозирование надежности | Виды неисправностей светодиодов, микроконтроллеров, зуммеров, батарей, радиочастотных модулей и т. д. |
Спецификация программного обеспечения | Конечный автомат, логика сигнализации, тишина, неисправность, низкий заряд батареи, конец срока службы |
Подготовка документов для сертификации дымовых извещателей?
CFS Может оказывать поддержку в проверке спецификаций материалов, подготовке документации для печатных плат, разработке технических характеристик оборудования, логики программных сигналов тревоги, документации по материалам, прогнозировании надежности и подготовке документации для производства продукции под собственной торговой маркой для австралийских проектов по установке дымовых извещателей.
Влияние на существующие дымовые извещатели, сертифицированные по стандарту AS 3786:2014.
Если продукт изначально был сертифицирован в соответствии со стандартом AS 3786:2014+A1, то простое обновление документации при переходе на версию 2023 года недопустимо. Сначала следует провести анализ пробелов, в частности, проверить следующие моменты.
Пункт анализа пробелов | Почему это имеет значение |
|---|---|
Радиочастотное соединение | Влияет на время отклика, код сопряжения, дальность действия радиочастоты и низковольтную связь. |
Съемное монтажное основание | Требуется четкая идентификация и функциональная проверка. |
Временная нетрудоспособность / молчание | Нельзя нарушать логику безопасности сигнализации. |
Компенсация дрейфа | Влияет на долговременную чувствительность и контроль ложных срабатываний. |
Комбинированное/многокритериальное обнаружение | Дополнительные датчики могут повлиять на реакцию на дым и логику программного обеспечения. |
Внешний источник питания | Требуется проверка надежности электропитания и резервной логики. |
Документация по оборудованию | Спецификация материалов, данные о печатных платах, материалах и надежности должны подтверждать необходимость сертификационной проверки. |
Максимальное количество межсоединений, указанное вручную | Количество подключений в тестовой конфигурации должно соответствовать заявленному количеству соединений. |
Рекомендации по проектированию новых проектов дымовых извещателей в Австралии
При проектировании новых дымовых извещателей в Австралии следует учитывать требования стандарта AS 3786:2023 на этапе разработки, особенно если изделие включает в себя радиочастотное соединение, съемное основание, функцию отключения звука, компенсацию дрейфа или комбинированное/многокритериальное обнаружение.
Что должны спрашивать у поставщиков менеджеры по закупкам и продукции
Менеджеры по закупкам должны знать, как выбрать поставщика дымовых извещателей, соответствующих стандарту AS 3786:2023 :
Оценка проблемы | 2014 Подход | 2023 Подход |
|---|---|---|
Можно ли продавать этот продукт в Австралии? | Сертификат AS 3786 является достаточным основным аргументом в пользу приобретения. | Учитывайте версию сертификата, возможности подключения, функциональность радиочастотного оборудования, руководство пользователя и охват сертификата. |
Является ли радиочастотная связь всего лишь маркетинговым преимуществом? | Большинство клиентов уделяют особое внимание расстоянию связи. | В ходе сертификации основное внимание будет уделено надежности радиочастотного канала связи, идентификационному коду, времени отклика и условиям окружающей среды. |
Десятилетний срок службы батареи зависит только от её ёмкости? | Обратите внимание на марку и емкость аккумулятора. | Также следует учитывать компенсацию дрейфа, низкое энергопотребление логики и долговременную стабильность. |
Проще ли продавать комбинированную сигнализацию? | Чем больше функций, тем лучше. | Большее количество функций означает более сложные методы тестирования и анализ сценариев отказов. |
Подготовка сертификационной документации | Образец + Руководство | Образец + Спецификация материалов + Документация по оборудованию + Программная логика + Прогнозирование надежности |
CFS Рекомендации OEM/ODM для проектов, соответствующих стандарту AS 3786:2023
По сравнению со стандартом AS 3786:2014+A1, основное изменение в AS 3786:2023 заключается не в отдельном элементе тестирования, а в модернизации логики сертификации: от «проверки работоспособности отдельного дымового извещателя» к «систематической, взаимосвязанной, программной и долгосрочной проверке стабильности».
Для производителей наиболее важными моментами планирования являются:
С точки зрения CFS OEM / ODM проекты, если СМ11Р4 и SM22 Для долгосрочного обслуживания австралийских дистрибьюторов, застройщиков и клиентов в сфере недвижимости рекомендуется создать внутренний стандартный контрольный список для анализа пробелов в соответствии со стандартом AS 3786:2023 для составления коммерческих предложений, подтверждения образцов, оценки цикла сертификации и ответов на технические вопросы клиентов.
Часто задаваемые вопросы о сертификации дымовых извещателей по стандарту AS 3786:2023
Резюме
Стандарт AS 3786:2023 — это не просто новый стандарт для дымовых извещателей. Он меняет подход к проектированию, документированию, тестированию и производству дымовых извещателей в Австралии, особенно для устройств с радиочастотной связью, 10-летним сроком службы батареи , проводным подключением и комбинированных/многокритериальных изделий.
