Краткий ответ: Что такое взаимосвязанный дымовой извещатель с частотой 433 МГц?
Взаимосвязанный радиочастотный дымовой извещатель 433 МГц позволяет синхронно сигнализировать о неисправности в разных блоках без проводного подключения. Когда один извещатель обнаруживает дым или угарный газ и срабатывает сигнал тревоги, все парные радиочастотные извещатели одновременно подают звуковые и визуальные предупреждения по всему зданию в соответствии со стандартами EN 14604 , EN 50291 и AS 3786 для европейских и австралийских проектов по модернизации и новому строительству жилых зданий.
В отличие от пожарных извещателей Wi-Fi и Zigbee, радиочастотный канал связи 433 МГц обеспечивает полноценную работу межсетевого взаимодействия во время отключения питания маршрутизатора или сбоев широкополосной связи.
Ищете сертифицированную платформу для датчиков дыма с радиочастотой 433 МГц?
👉 Свяжитесь с нашей инженерной командой, чтобы обсудить ваш проект OEM или проект под собственной торговой маркой.
Почему радиочастота 433 МГц по-прежнему остается самой популярной технологией беспроводной связи?
Почему используется частота 433 МГц вместо Wi-Fi?
⭐ Ключевые аналитические данные по закупкам
Более 90% европейских производителей оборудования для жилых домов по-прежнему используют технологию радиочастотной связи 433 МГц для датчиков дыма и угарного газа . Стабильная связь в автономном режиме, совместимость с батареями в течение 10 лет и низкая стоимость сертификации RED делают это решение наиболее экономически выгодным и соответствующим стандартам беспроводным решением для проектов массового строительства в ЕС.
Типичные применения
Как работает радиочастотная связь 433 МГц?

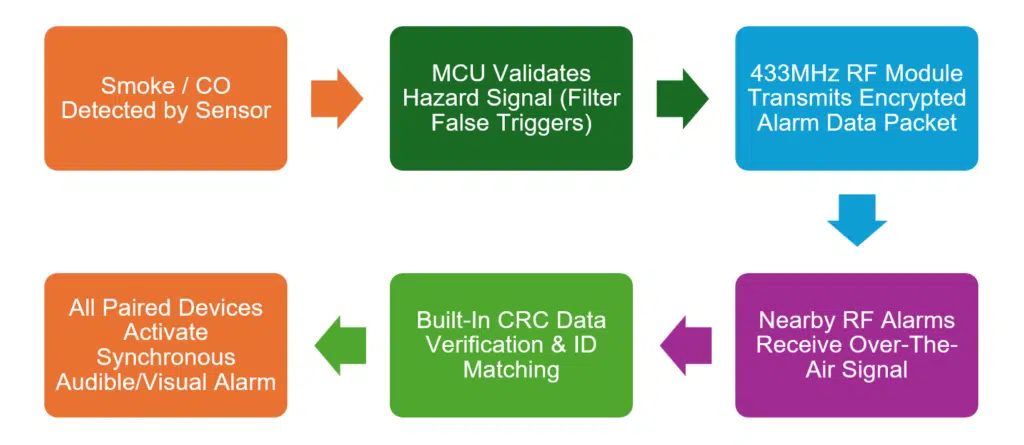

Рекомендуемая блок-схема обработки сигналов
Объяснение основных механизмов радиочастотной связи
Процесс радиочастотной связи
Подробное описание процесса сопряжения
Радиочастота 433 МГц против Wi-Fi против Zigbee против проводного соединения
Элемент сравнения | Радиочастотная связь 433 МГц | Датчик дыма Wi-Fi | Zigbee 3.0 Mesh | Проводная магистральная связь |
|---|---|---|---|---|
Стоимость установки | Сверхнизкий уровень: отсутствие проводки/шлюза. | Средний уровень сложности: требуется маршрутизатор. | Средний уровень сложности: требуется интеллектуальный хаб. | Высокая стоимость: работы по прокладке кабеля и материалы для электропроводки. |
Радиус действия беспроводной связи (в помещении) | Отлично, проникает сквозь бетонные стены. | Плохое качество, легко забивается металлом. | Средний, сетчатый релейный вспомогательный элемент | Безлимитный (ограниченный кабельным телевидением) |
Интернет-зависимость | Полностью офлайн, нулевая зависимость от внешних факторов | Обязательно для оповещений в приложении. | Необязательно (требуется шлюз) | Интернет не нужен |
потребляемая мощность | Сверхнизкий уровень энергопотребления, срок службы батареи — 10 лет. | Высокая, максимальный срок службы 2–3 года. | Средний, частично совместимый с 10Y | Питание от сети (только от резервного аккумулятора) |
Обязательные сертификации | EN300220, EN301489, КРАСНЫЙ | Двойная сертификация Wi-Fi + RF | Стек Zigbee + радио SRD | Только EN14604 / EN50291 |
Задержка срабатывания сигнализации | < 1 с синхронный триггер | Задержка сети 2–5 секунд | Задержка срабатывания сетчатого реле 1–3 с | Мгновенная связь |
Риск радиочастотных помех | Низкий (выделенный диапазон 433 МГц) | Высокая (перегруженный диапазон 2.4 ГГц) | Средний уровень (общий спектр 2.4 ГГц) | Отсутствие беспроводных помех |
Долгосрочное обслуживание | Отсутствие затрат на обслуживание сети | Регулярная диагностика и устранение неполадок маршрутизатора/приложения. | Требуется обновление прошивки шлюза. | Проверка электропроводки. |
Стоимость спецификации материалов OEM | Самая низкая | Наивысший | Средний | Высокий (клеммы проводов) |
Сложности кастомизации OEM-производителей | Простая настройка прошивки | Сложная стыковка облаков | Требуется модификация сетки. | Ограничения по аппаратной проводке |
Для крупных заказов OEM-продукции в европейском жилом, арендном и социальном жилье приоритет отдается радиочастотной связи 433 МГц для обеспечения минимальной совокупной стоимости владения и полной надежности в автономном режиме. Модели Zigbee/Wi-Fi требуют работы с облачным приложением для умного дома Tuya, а проводные модели устанавливаются в новостройках.
Не уверены, какая технология межсоединений подходит для вашего проекта?
👉 Обратитесь за технической консультацией к нашим специалистам по радиочастотам.
Почему частота 433 МГц широко используется в датчиках дыма и угарного газа?
Отличное проникновение сквозь стены и пол.
Сигналы на частоте 433 МГц затухают гораздо меньше, чем сигналы Wi-Fi/Zigbee на частоте 2.4 ГГц, и могут использоваться в многоэтажных зданиях из кирпича, бетона и дерева без зон отсутствия сигнала.
Сверхнизкое энергопотребление
Микросхемы SRD 433 поддерживают ток в режиме ожидания в микроамперах, полностью соответствуя требованиям стандартов EN 14604 / EN 5029 к герметичным литий-ионным батареям со сроком службы 10 лет , что исключает необходимость частой замены батарей для конечных пользователей.
Стабильная долгосрочная связь
Выделенный диапазон ISM 433 МГц позволяет избежать массовой перегрузки сигналов бытовых устройств, что приводит к меньшему количеству ложных срабатываний и потерянных пакетов тревожных сигналов по сравнению с продуктами, работающими в диапазоне 2.4 ГГц.
Полностью независимая офлайн-сеть
Логика взаимодействия работает независимо от домашнего широкополосного доступа, поэтому пожарные сигнализации всегда синхронизируются во время отключений интернета или отключения питания маршрутизатора.
Платформа работает без регулярных комиссий.
Отсутствие затрат на облачные серверы, хранение данных или подписку на интеллектуальные шлюзы для брендов и компаний по управлению недвижимостью позволяет сократить долгосрочные операционные расходы.
Снижение барьеров для соблюдения требований RED
Стоимость материалов для сертификационных испытаний EN300220 SRD, а также лабораторные расходы значительно ниже, чем на радиомодули Wi-Fi/Zigbee, что сокращает циклы сертификации OEM-производителей.
Типичные радиочастотные характеристики, которые покупателям следует проверить.
Основные параметры радиочастотного оборудования
Надежность радиочастотной связи
CRC Циклическая избыточная проверка
Каждый пакет данных тревоги содержит контрольную сумму CRC; приемники отбрасывают поврежденные пакеты, чтобы исключить ложные связи, вызванные внешними радиопомехами.
Многократная повторная передача сообщений
При срабатывании сигнализации пакеты данных передаются повторно 5–8 раз подряд, чтобы гарантировать, что все парные детекторы зафиксируют сигналы опасности.
Оптимизация кодирования каналов
Индивидуально разработанное производителем кодирование данных снижает потери пакетов в условиях сильных промышленных/бытовых радиочастотных помех.
Изоляция уникального идентификатора устройства
Каждый радиочастотный сигнал тревоги имеет уникальный аппаратный идентификатор; межблочная изоляция сигналов предотвращает ложные срабатывания в соседних зданиях.
Блокировка проверки пары
Обработкой кадров тревоги занимаются только устройства, сгруппированные вручную; посторонние радиочастотные сигналы от внешних датчиков дыма автоматически игнорируются.
Стандартизация фиксированной длины пакета
Единый размер кадра данных аварийных сигналов позволяет избежать ошибок при разборе на недорогих микроконтроллерных чипах.
Прерывистое радиочастотное пробуждение
Сверхнизкий коэффициент заполнения импульсов сигнала обеспечивает баланс между быстродействием соединения и длительным сроком службы батареи.
Двойное подтверждение срабатывания сигнализации
Для исключения ложных срабатываний, вызванных одиночным шумом, приемники должны захватить два последовательных действительных пакета сигналов тревоги, прежде чем включать сирены.
Европейские требования к сертификации радиочастотных дымовых извещателей
Стандартный номер | Обязательные технические требования | Ценность закупок OEM-производителей |
|---|---|---|
EN 300220-1 / EN 300220 | Стабильность частоты SRD 433 МГц, ограничения мощности передачи, маска спектра, управление коэффициентом заполнения | Определяет законный доступ на рынок ЕС; несоблюдение требований влечет за собой аннулирование сертификата CE/RED и задержание товара на таможне. |
ЭН 301489-1/ЭН301489-3 | Специальные испытания радиоустройств на электромагнитную совместимость (ЭМС) | Избегайте массовых сбоев в работе соединений, вызванных бытовыми электрическими помехами. |
ЕН МЭК 61000-6-3 | Предельные значения излучения и кондуктивных помех в жилых помещениях | Предотвратите помехи от радиочастотных сигналов, влияющие на телевизоры, холодильники и устройства умного дома. |
EN 50130-4 | Устойчивость системы пожарной сигнализации (электростатический разряд, скачки напряжения, радиочастотные помехи) | Гарантируем стабильную работу сигнализации в условиях строительных площадок и бытовых электрических помех. |
EN 62479 | Оценка удельной поглощенной мощности при воздействии радиочастотного излучения на человека | Обязательное требование наличия приложения RED для прохождения аудита на получение маркировки CE. |
EN 60065 | Электронные устройства, электробезопасность, изоляция и повышение температуры. | Исключить риск возгорания продукции и ответственность за отзыв продукции по соображениям безопасности. |
ЕН 300220-1 / ЕН 300220-2
Все беспроводные устройства, работающие на частоте 433 МГц, должны соответствовать требованиям тестирования: фиксированный рабочий диапазон 433.92 МГц, ограничение дрейфа частоты ±75 кГц, максимальная мощность передачи 10 мВт ERP, регулируемая занимаемая полоса пропускания и ограничения коэффициента заполнения.
⭐ Влияние на закупки: Любой радиочастотный модуль, превышающий предельные значения мощности/частоты, не может получить сертификацию RED, что делает незаконным импорт и продажу такой продукции на территории стран-членов Европейского союза.
EN 301489-1
Общий стандарт электромагнитной совместимости для всего радиопередающего оборудования, охватывающий испытания на излучаемые помехи и кондуктивные помехи радиочастотных дымовых извещателей.
EN 301489-3
Специализированный дополнительный пункт по электромагнитной совместимости для беспроводных устройств SRD с частотой ниже 1 ГГц (включая 433 МГц), устанавливающий более строгие ограничения по уровню шума в спектре для радиоцепей дымовых извещателей.
ЕН МЭК 61000-6-3
Стандарт запрещает дымовым извещателям излучать рассеянное радиочастотное излучение, способное нарушить работу другой электроники.
EN 50130-4
Стандарт пожарной безопасности, обеспечивающий устойчивость к внешним воздействиям, является наиболее важным элементом сертификации для закупочных групп. Обязательные испытания включают проверку на электростатический разряд (ESD), скачки напряжения, быстрые переходные процессы и помехи от мощного радиочастотного поля. Сигнализация должна сохранять корректную связь и обеспечивать обнаружение опасности на протяжении всех циклов воздействия.
EN 62479
Стандарт оценки воздействия радиочастот на человека. Модули с частотой 433 МГц должны пройти испытания на низкий уровень SAR, подтверждающие отсутствие риска для здоровья проживающих; это обязательный сопроводительный документ для маркировки CE RED.
EN 60065
Общие стандарты безопасности электронного оборудования, регулирование изоляции силовых цепей, пределы повышения температуры, защита от перегрева и безопасность батарей.
Нужна помощь в обеспечении соответствия стандартам RED и EN 300220?
👉 Свяжитесь с нашими инженерами по сертификации.
Как выбрать подходящий радиочастотный дымовой извещатель для вашего проекта
Когда использование радиочастотного диапазона 433 МГц может быть не лучшим выбором.
Проекты по интеграции систем «умного дома»
Сигнализации, работающие по протоколам Zigbee или Wi-Fi, больше подходят для управления через мобильные приложения, облачную аналитику, голосовых помощников или систем домашней автоматизации.
Крупные коммерческие кампусы
Для проектов, требующих централизованного мониторинга нескольких зданий, могут быть полезны адресные системы пожарной сигнализации или беспроводные архитектуры на основе шлюзов.
Требования к будущему расширению
Беспроводные платформы Zigbee или гибридные платформы могут обеспечить большую долгосрочную гибкость при частом добавлении новых устройств.
Как оценить производителя радиочастотных дымовых извещателей

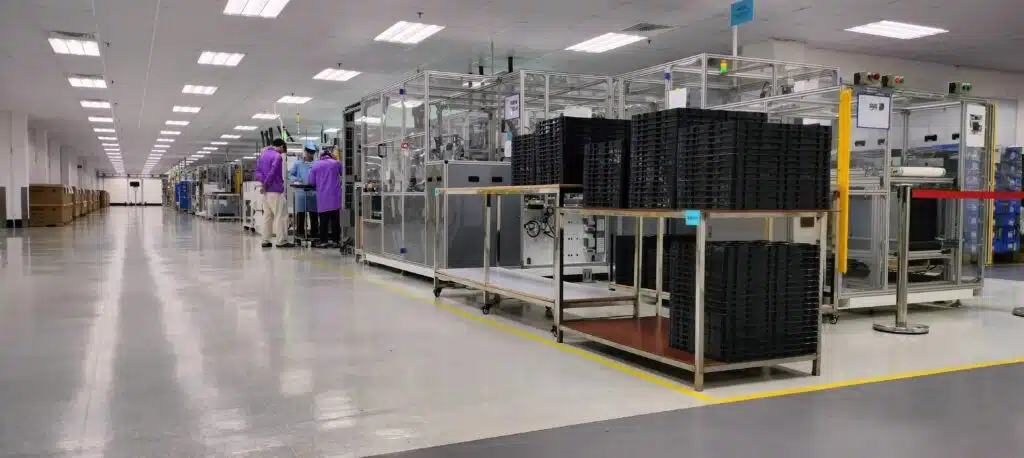

Полная производственная мощность и сборочная линия.
Полное сопровождение процесса сертификации и поддержка в области мониторинга.

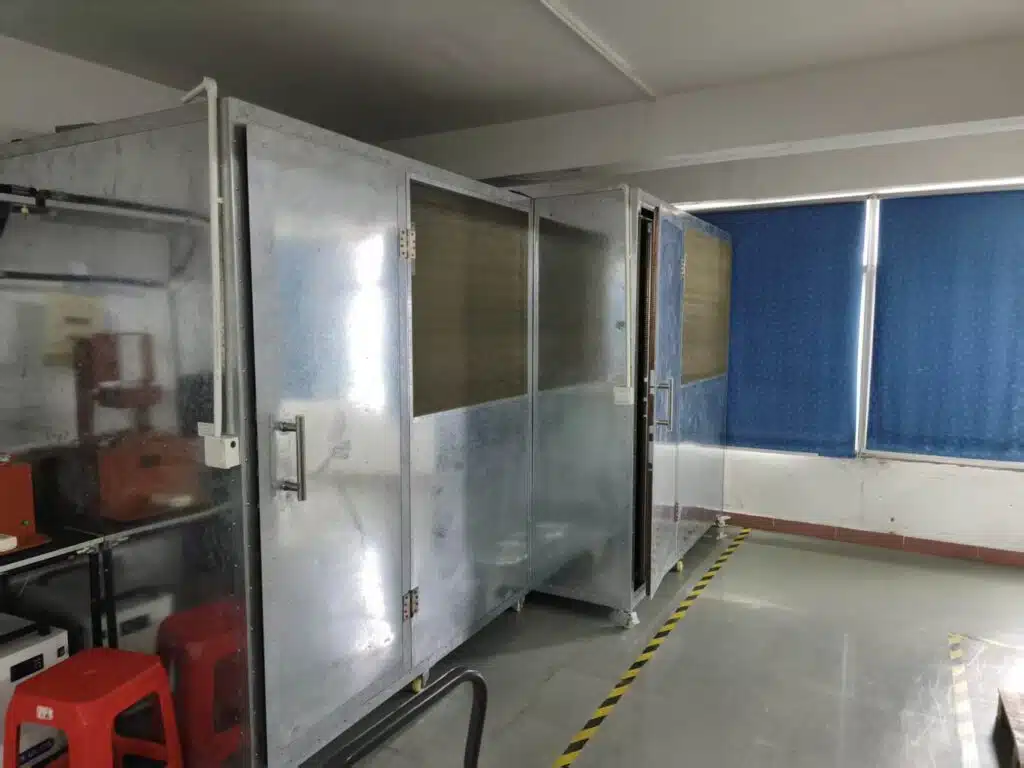

Собственная лаборатория радиочастотных испытаний (основной элемент оценки)
Возможность удаленного обновления прошивки по воздуху (OTA)

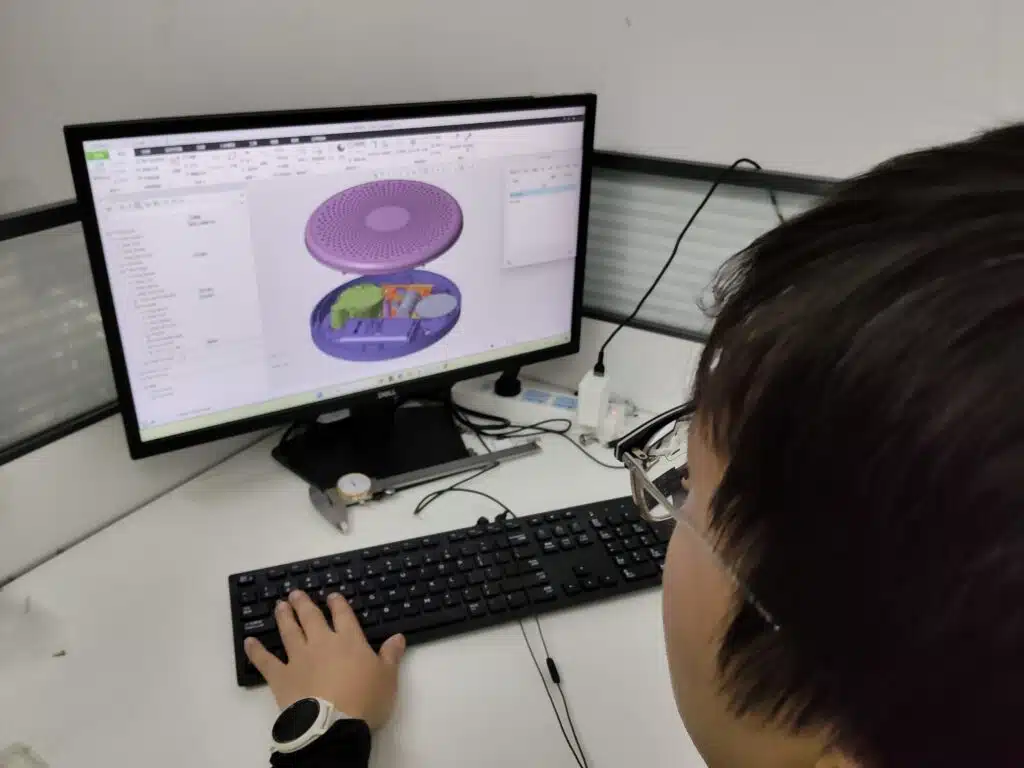

Зрелый потенциал независимой разработки ODM
Стандартный рабочий процесс калибровки и контроля качества радиочастотного оборудования
Мировой экспортный опыт
Ищете надежного производителя радиочастотных дымовых извещателей?
👉 Запросите профиль производственных возможностей нашего завода.

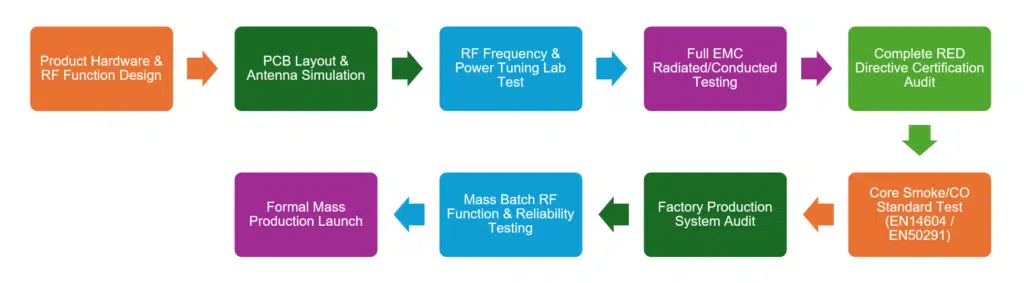

План сертификации радиочастотных дымовых извещателей
Возможности OEM-настройки
Ниже представлены все настраиваемые элементы для OEM-проектов по производству радиочастотных датчиков дыма и угарного газа (433 МГц) , включая аппаратное и программное обеспечение, внешний вид, документацию, сертификацию и разработку интеллектуальных терминалов в соответствии с региональными требованиями бренда и проекта.
Фирменный логотип и фирменная символика
Кастомная прошивка
Настраиваемая логика сопряжения радиочастот
Регулируемая радиочастота и радиочастотные параметры
Проектирование жилых и промышленных зданий на заказ
Индивидуальная упаковка
Пользовательское руководство пользователя
Многоязычная локализация
Интеграция пользовательских приложений и интеллектуальных систем.
Поддержка сертификации целевого рынка
Распространенные причины, по которым радиочастотные дымовые извещатели не проходят сертификацию.
Вопросы проектирования радиочастотных модулей для OEM-проектов.
Материал печатной платы (диэлектрическая постоянная FR-4)
Диэлектрическая постоянная ε напрямую изменяет длину волны, вызывая смещение резонансной точки антенны в зависимости от материала платы. Использование недорогих, низкокачественных плат может привести к нестабильной работе радиочастотных характеристик в разных партиях.
Толщина медной фольги и ширина дорожки
Тонкая медная фольга увеличивает радиочастотные потери и снижает эффективность излучения; чрезмерно узкие дорожки вызывают дрейф импеданса.
Зона безопасного расстояния для антенны (критически важна!)
⚠️ Важно: Запрещается размещать заземляющие плоскости, линии электропередачи, сигнальные линии или металлические компоненты под или над антенной. Заземляющие плоскости экранируют радиочастотные сигналы, значительно сокращая дальность связи.
Расстояние между антенной и микроконтроллером/радиочастотным чипом
Чем короче ВЧ-дорожки, тем лучше; длинные провода значительно увеличивают ВЧ-потери. Дорожки должны быть прямыми с минимальным количеством изгибов; дорожки, расположенные под прямым углом 90°, вызывают ВЧ-отражение.
Помехи от окружающих металлических компонентов
Металлические корпуса литиевых батарей, металлические экранирующие крышки, двигатели и разъемы рядом с антенной поглощают радиочастотную энергию, вызывая резкое снижение чувствительности.
Сегментация грунтового слоя
Антенная зона должна иметь отдельный заземляющий слой и не должна быть подключена к силовому или аналоговому заземлению, чтобы избежать помех, которые могут мешать приему.
Расположение антенны
Антенна, крепящаяся к печатной плате, или внешняя стержневая антенна должны соответствовать стандартизированным правилам согласования импеданса; некачественная компоновка напрямую приводит к отказу в сертификации.
Экранирующий корпус для радиочастотного излучения
Для прохождения испытаний на электромагнитную совместимость по стандарту EN301489 необходимо устанавливать металлические экранирующие кожухи над радиочастотными цепями.
Проектирование схем аккумуляторных батарей
Низковольтный стабилизатор напряжения (LDO) предотвращает просадки напряжения во время импульсных радиочастотных передач.
Прошивка для спящего режима
Настраиваемая логика перехода в спящий режим/пробуждения для снижения среднего тока в режиме ожидания в соответствии с требованиями к сроку службы батареи в течение 10 лет.
Пользовательская прошивка для радиочастот
Поддержка настройки логики сопряжения, времени повторной передачи и кодирования пакетов тревожных сигналов производителями оборудования в соответствии с требованиями региональных рынков.

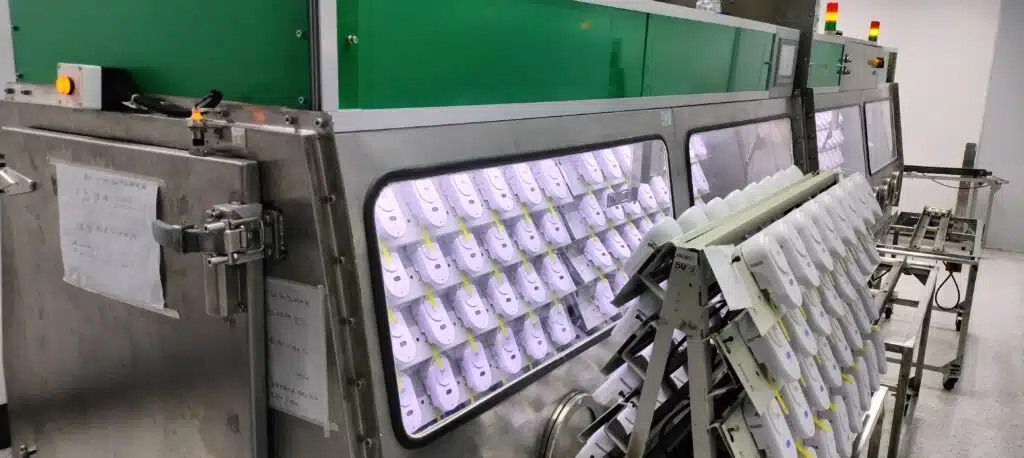

Калибровка радиочастотного оборудования для производства
Обязательная партия передающих сигналов станции настройки мощности и частоты в процессе массовой сборки.
Производственный анализ
Инженерный опыт в разработке радиочастотных платформ.
Антенна соответствия
Многие сбои связи возникают из-за несоответствия импеданса антенны, а не из-за недостаточной мощности передатчика.
Кристальная стабильность
Дрейф частоты во время температурных циклов является одной из наиболее распространенных причин отказов в соответствии со стандартом EN 300220.
Калибровка РЧ
Калибровка частоты производства значительно повышает вероятность успешной сертификации с первого раза и обеспечивает согласованность коммуникаций.
Оптимизация батареи
Снижение потребления тока в режиме ожидания и частоты обнаружения для активации в режиме пробуждения обеспечит 10-летний срок службы батареи.
Контрольный список для закупщиков радиочастотных дымовых извещателей
Загрузите каталог продукции RF Smoke Alarm.
👉 Ознакомьтесь с доступными OEM-платформами и возможностями индивидуальной настройки.
FAQ
В1. Является ли радиочастота 433 МГц более эффективной, чем Wi-Fi, для европейских проектов OEM-производителей в жилом секторе?
Да. Радиочастотная связь работает полностью в автономном режиме без шлюзов/интернета, потребляет меньше энергии, поддерживает батареи со сроком службы до 10 лет, имеет более низкие затраты на сертификацию и не требует платы за облачные сервисы. Wi-Fi подходит только для небольших розничных заказов умного дома, требующих удаленных оповещений через приложение.
Вопрос 2. Сколько датчиков дыма/угарного газа можно объединить в одну пару в радиосети 433 МГц?
Стандартные заводские платформы поддерживают 30–50 взаимосвязанных блоков, удовлетворяя потребности гостиниц и крупных многоквартирных домов.
Вопрос 3. Могут ли радиочастотные системы сигнализации работать при полном отключении интернета?
Да. Вся локальная синхронная связь для оповещения основана исключительно на радиосигналах частотой 433 МГц; сбои широкополосной связи или маршрутизатора никак не влияют на синхронизацию оповещений об опасности.
В4. Какую эффективную дальность связи могут ожидать покупатели OEM-продукции от радиочастотных тревожных устройств, работающих на частоте 433 МГц?
До 200 м в условиях прямой видимости на открытом пространстве; 30–80 м внутри многостенных жилых зданий при стандартных схемах установки.
Вопрос 5. Как работает сопряжение радиочастот между заводом и пользователем?
Два режима: 1) Заводская предварительная подготовка пар для розничной упаковки; 2) Синхронизация одним нажатием кнопки на месте для установщиков, добавляющих новые детекторы в существующие радиочастотные сети.
В6. Что произойдет, если в одном из радиочастотных сигнализаторов разрядится батарея?
Другие сопряженные устройства сохраняют полную функциональность связи; отключенное устройство больше не будет передавать или принимать сигналы тревоги и потребует замены.
Вопрос 7. Могут ли радиочастотные дымовые извещатели взаимодействовать с радиочастотными детекторами угарного газа?
Да, встроенное ПО OEM поддерживает смешанное сопряжение датчиков дыма, угарного газа и комбинированных датчиков в рамках единой радиочастотной сети.
В8. Могут ли производители оригинального оборудования (OEM) адаптировать собственные протоколы радиочастотной связи?
Наша инженерная команда предоставляет полный спектр услуг по модификации встроенного ПО для настройки кодирования пакетов, циклов повторной передачи и логики сопряжения с целью эксклюзивной дифференциации продукции под собственной торговой маркой.
Вопрос 9. Какие процедуры радиочастотного тестирования выполняют квалифицированные производители в процессе массового производства?
Для каждого готового устройства проводится 100% калибровка мощности передачи, тест на имитацию сопряжения, испытание на старение радиочастотного сигнала при температурных циклах, проверка сигнала на больших расстояниях и окончательная повторная проверка связи FQC.
В10. Какие обязательные процедуры контроля качества должны проверять покупатели OEM-продукции на заводах поставщиков?
Полное тестирование радиочастотных функций на 100%, отслеживание серийных номеров по журналам радиотестирования, 168-часовое тестирование надежности радиочастот и проверка алгоритмов предотвращения коллизий.
В11. Можно ли обновить прошивку радиочастотного модуля удаленно по беспроводной сети (OTA)?
Для OEM-проектов среднего и высокого класса доступны функции пользовательского обновления радиочастотного ПО по беспроводной сети, поддерживающие пакетное обновление прошивки беспроводной связи без разборки оборудования.
В12. Какая технология предотвращения коллизий предотвращает одновременную потерю пакетов тревожных сигналов?
Встроенная логика синхронизации передачи с шагом; каждое сопряженное устройство использует уникальные интервалы широковещательной передачи, чтобы избежать наложения радиочастотных сигналов при одновременном срабатывании нескольких аварийных ситуаций.
В13. Требуется ли повторная сертификация радиочастотного тревожного оборудования после внесения изменений в прошивку?
Для внесения существенных изменений в алгоритмы синхронизации/пакетной обработки радиочастот требуется дополнительное лабораторное тестирование по стандарту EN300220; незначительные корректировки логики требуют лишь внутренней проверки на заводе.
В14. Что вызывает сбои в радиочастотной связи при массовом развертывании в полевых условиях?
Основные причины: некачественные дешевые радиочастотные чипы, отсутствие экранирования печатной платы, нестабильные кварцевые генераторы и пропуск калибровки радиочастотного оборудования в процессе производства.
В15. Могут ли радиочастотные сигнализаторы 433 МГц соответствовать требованиям австралийского стандарта AS 3786 к межсистемным соединениям?
Да, наша радиочастотная платформа полностью соответствует стандарту AS 3786 для беспроводной связи, с возможностью внесения изменений в прошивку с учетом региональных особенностей и дополнительным тестированием радиосвязи.
В16. Подходят ли радиочастотные дымовые извещатели для крупномасштабных инженерных проектов в гостиницах и школах?
Идеально подходит для таких задач; автономная связь исключает сложное обслуживание сети, а предварительно подобранные пакеты значительно сокращают время работы монтажников на строительных площадках.
В17. Сколько времени занимает сертификация радиочастотных систем для новых платформ OEM-продукции?
Полный цикл испытаний по стандартам EN300220, EMC и RED составляет 4–6 недель при поддержке нашей собственной авторизованной испытательной лаборатории.
В18. Могут ли в одной системе пожарной сигнализации использоваться как проводные, так и радиочастотные системы оповещения?
Мы разрабатываем гибридные OEM-модели с двойной функцией, включающей как проводную связь, так и радиочастоту 433 МГц, для модернизации проектов смешанного типа.
Вопрос 19. Какая документация будет... CFS Предоставлять покупателям для таможенного оформления и аудита сторонними организациями?
Полные оригинальные отчеты о радиочастотных испытаниях, технические файлы RED CE, сертификаты безопасности EN и архивы ежедневных отчетов о контроле качества радиочастотного оборудования.
